一．簡介
該助燃風機是軋鋼線加熱系統的關鍵設備，此風機納入A類受控設備，測試風機軸承座、電機地腳的振動數據，進行定量數據的傾向管理，振動測試周期為1個月，此設備一直運行穩定，2017年4月開始，機組的電機側振動值超標。
二．機組參數及結構圖
主要技術性能參數如下：
（1）電機轉速1450r/min
（2）風機轉速1450r/min
（3）電機功率：30kW；
助燃風機結構示意圖如下圖所示：

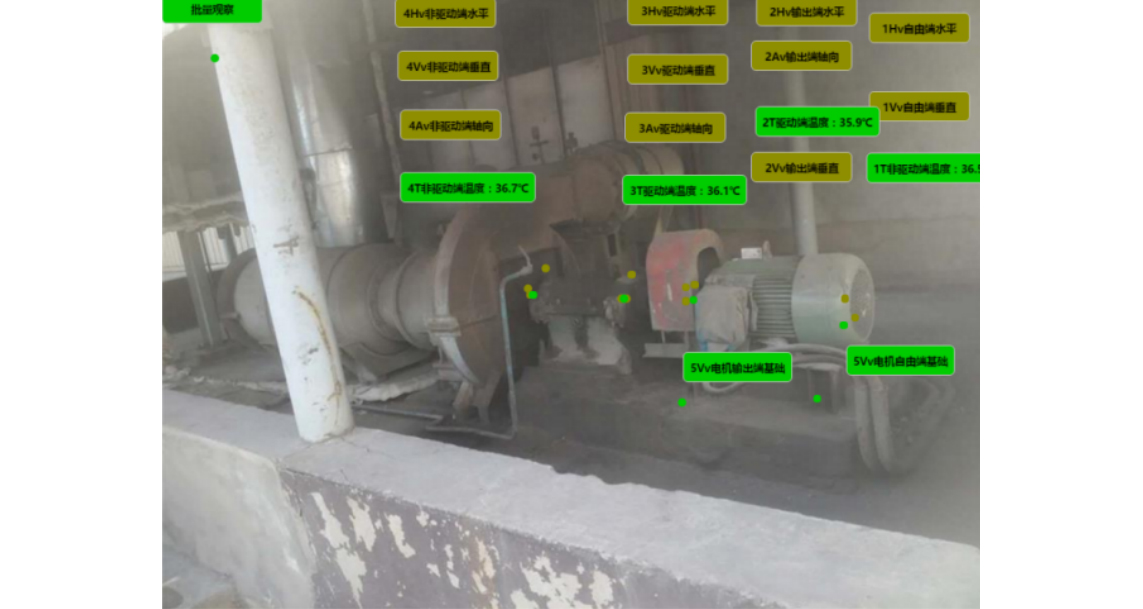

3#助燃風機

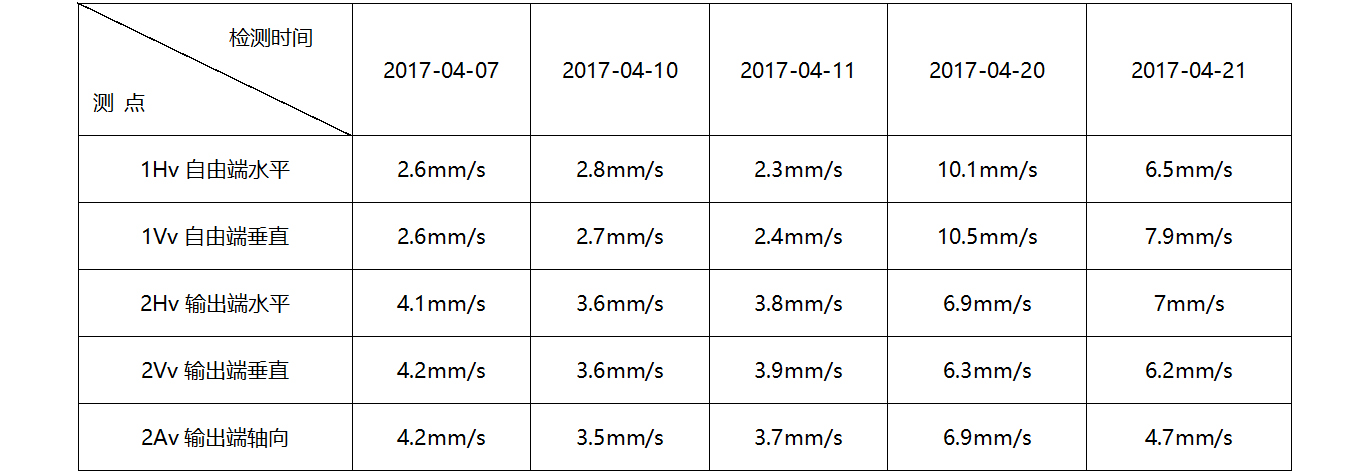

各測點振動速度

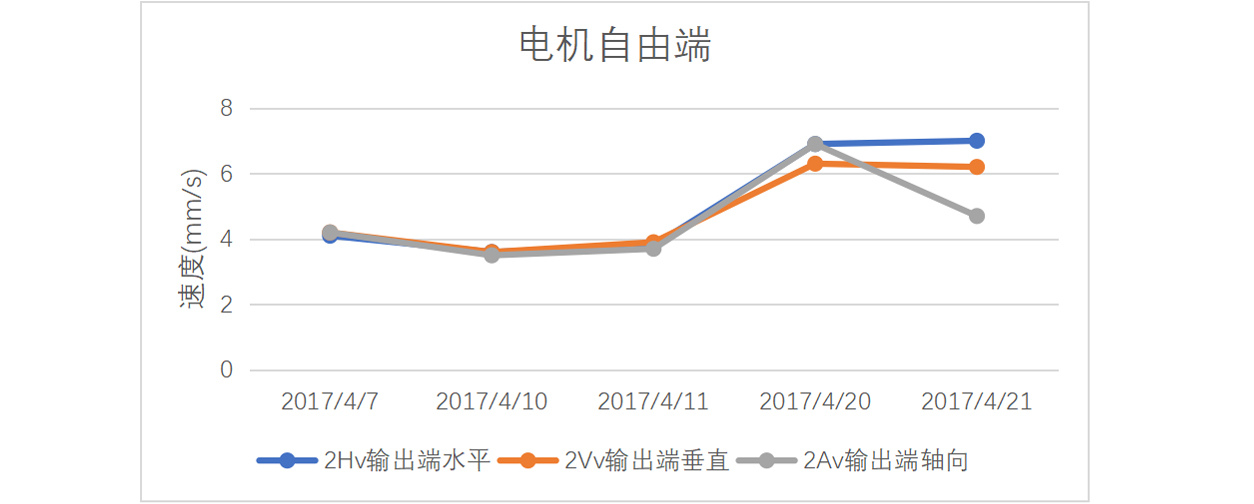

電機自由端振動圖標

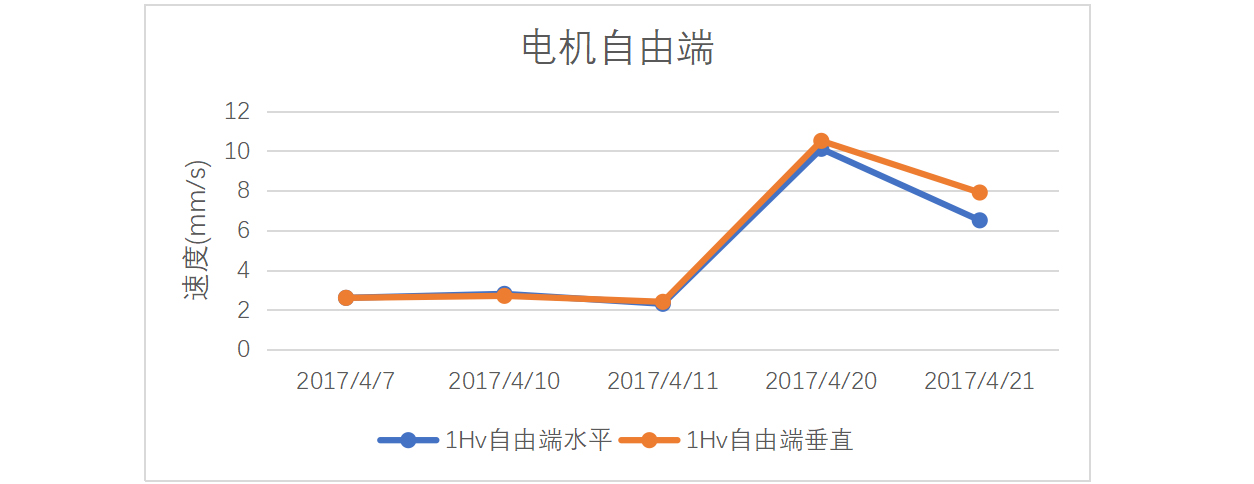

電機自由端振動圖標

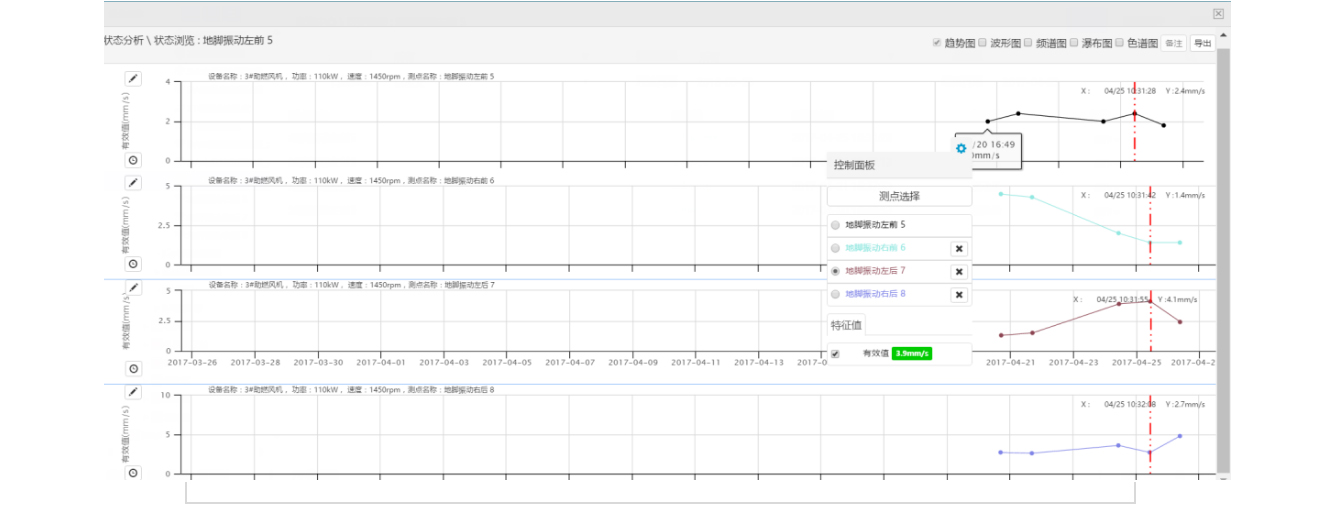

電機4個地腳振動
三．數據和信號分析
1.振動值分析
如電機4個地腳振動圖所示：地腳振動右前6的振動有效值4.84mm/s，是其他3個地腳測點振動值的2倍以上。
如電機自由端振動圖所示：電機的自由端輸出端5個測點的振動值均超過報警限，4月11日的振動值是正常的。

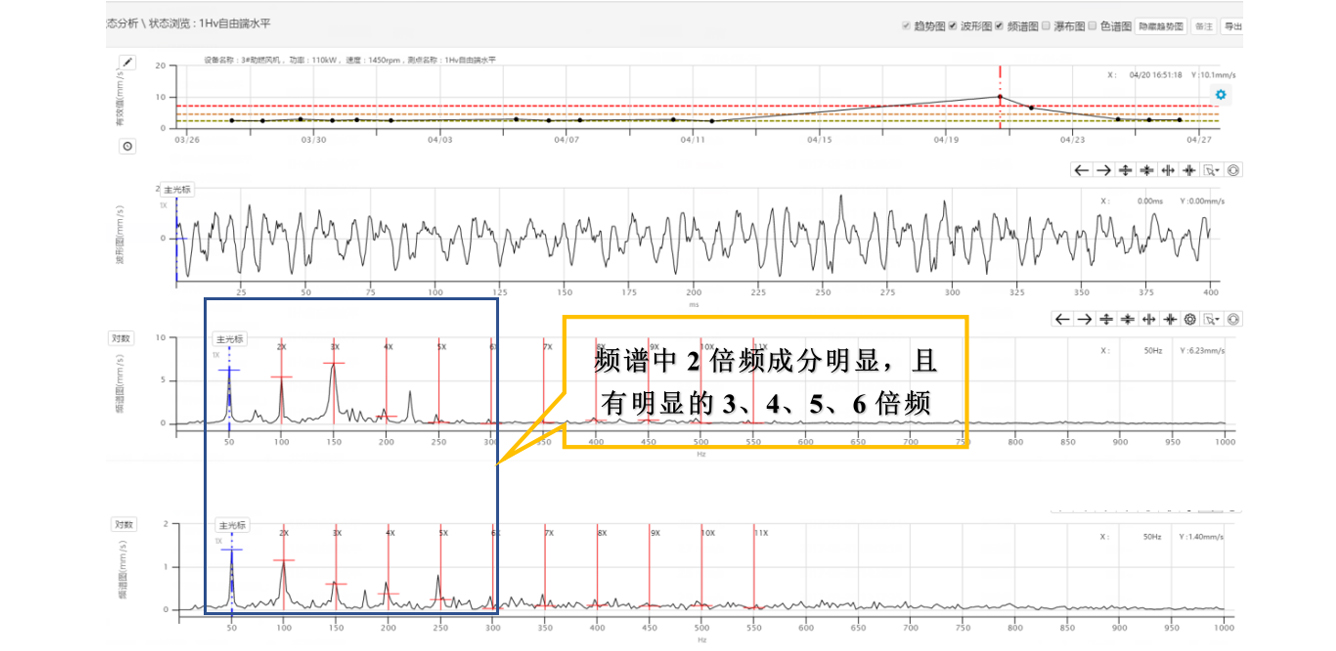

1Hv自由端水平波形頻譜

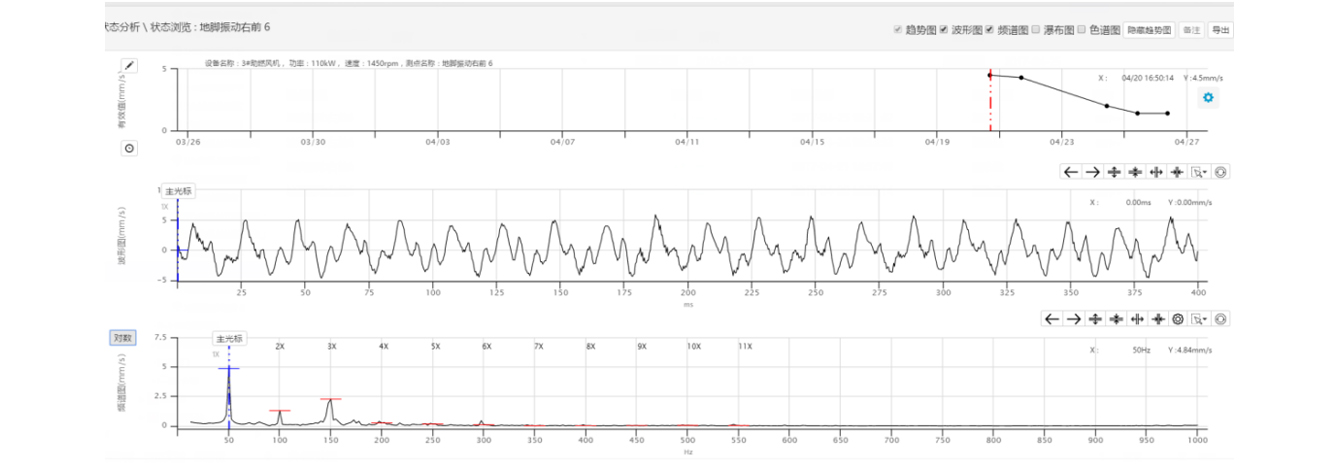

電機地腳右前6測點波形頻譜
四．診斷建議
從圖譜分析，報警原因之一可能是軸不對中或聯軸器問題，之二有可能地腳右6測點的螺栓問題，之三是電機問題。
建議依次查一下軸對中誤差值、聯軸器，地腳6的螺帽和螺栓有否松動，電機單試。30Kw電機的振動不應如此之大，以上分析僅供參考。
